Rapid SL Element for WC, 1.13 m installation height, with external odour extraction
Broj proizvoda
39002000
EAN
4005176936920
Rating
Opis proizvoda
- Vodokotlić GD 2, 6 - 9 l
- s cijevi za odvod neugodnih mirisa
- Za instalacije na zid ili za instalacije
na pregradnim zidovima - čelični okvir, samostojeći
- za suho obzidavanje, unaprijed sve spojeno
- s fiksiranim spojnicama
- Brzo podešavanje, na zaključavanje
- fiksirajući materijal
- odobreno od TÜV-a
- 2 WC vijka za fiksiranje
- Fiksirajuća naprava za keramiku
- WC keramika s malim područjem ležaja (manje od 205 mm)
zahtjeva dodatanu opremu 38 779 000 - Udaljenost fiksirajućih vijaka 180/230 mm
- odvodno koljeno Ø 90 mm
- Podesiva dubina ugradnje
- PP reducir Ø 90/110 mm
- Set spojnica za ulaz i izlaz vode
- vodokotlić GD 2, 6 - 9 l, sastoji se od sljedećih značajki:
- Tvornička podešenost 6l i 3l
- cijev 50 mm sa spojem, za odvod neugodnih mirisa
- Pneumatski odljevni ventil s tri načina
djelovanja: dvokoličinsko ili start/stop ili
neprekidno djelovanje - dovod vode s lijeva/desna ili od pozadi
- Niskošumno (klasa I prema njemačkoj
klasifikaciji buke) - Izolirano protiv kondenzacije
- ½" priključak vode s integriranim
kutnim ventilom i jedinicom za fleks. cijev - Nije potreban alat za instalaciju revizione kutije uključujući zaštitu za vrijeme konstrukcijske faze
- za vertikalnu ili horizontalnu upotrebu
- za ugradnju na zidove molimo naručite zidne nosače 38 558 00M (prodaju se zasebno)
- za ugradnju malih tipkala za vodokotlić molimo naručite
revizioni okvir 40 911 000 (prodaje se zasebno)
Tehničke informacije
CAD Data
-
π

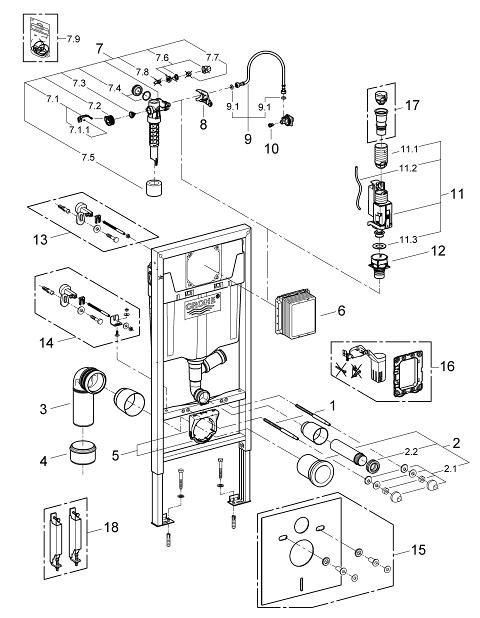

Rezervni dijelovi
| Broj pozicije | Opis proizvoda | Broj narudžbe |
|---|---|---|
| Galanterija po izboru | ||
| 1 | Threaded bolt, 2 pcs. for Uniset | 4276400M |
| 2 | WC inlet and outlet connecting set | 37311K00 |
| 2.1 | Basin fastening | 43511SH0 |
| 2.2 | Connector | 37119000 |
| 3 | PP-outlet bend Ø 90 mm | 42327000 |
| 4 | Reducer | 42242000 |
| 5 | Support for outlend bend | 42243000 |
| 6 | Inspection shaft | 66791000 |
| 7 | Filling valve | 37095000 |
| 7.1 | Lever | 43734000 |
| 7.1.1 | Seal | 4377000M |
| 7.2 | Valve head | 43536000 |
| 7.3 | Membrane | 4375800M |
| 7.4 | Screw cap | 43735000 |
| 7.5 | Valve float, 5 pcs. | 4379100M |
| 7.6 | Dummy plug and escutcheon cap | 37125000 |
| 7.7 | Compression nut | 43258000 |
| 7.8 | Throttle | 42356000 |
| 7.9 | Set of seals | 43722000* |
| 8 | Support device | 42246000 |
| 9 | Tube | 42233000 |
| 9.1 | Sealing washer | 0319100M |
| 10 | Headpart | 42385000 |
| 11 | Dual Flush discharge valve AV1 | 42320000 |
| 11.1 | Extension for overflow pipe | 42313000 |
| 11.2 | Pneumatic hose | 42319000 |
| 11.3 | Seal | 42310000 |
| 12 | Valve seat for GD2 | 42315000 |
| 13 | Rapid SL wall brackets | 3855800M* |
| 14 | Rapid SL mounting angle | 38733000* |
| 15 | Set for noise protection | 37131000* |
| 16 | GROHE Fresh retro-fit set | 38796000* |
| 17 | 4.5 l adapter for GD2 | 42333000* |
| 18 | Accessory | 38779000* |
